¿Por qué una instalación puede fallar incluso con componentes de alta gama?
La mayoría de técnicos confían en bombas, válvulas o racores de alta calidad para sus sistemas hidráulicos, pero muchos descuidan un componente vital: la abrazadera hidráulica. Su aparente simplicidad puede llevar a errores críticos.
Índice
- ¿Qué es una abrazadera hidráulica?
- Aplicaciones industriales: automoción, papel y química
- Tipos de abrazadera hidráulica más utilizados
- Criterios técnicos para elegir una abrazadera hidráulica
- Errores comunes al usar abrazaderas hidráulicas
- Resumen

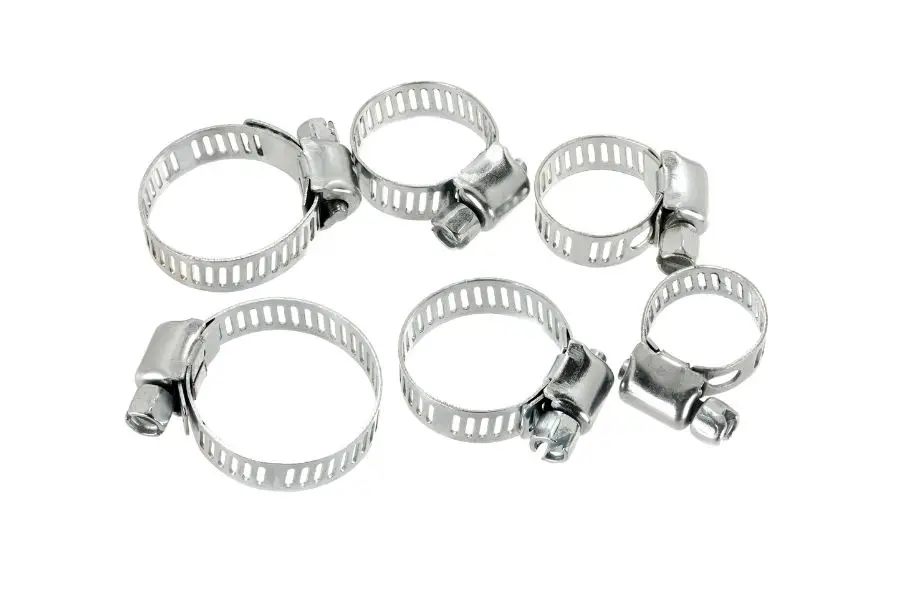

1. ¿Qué es una abrazadera hidráulica?
Una abrazadera hidráulica es un componente mecánico diseñado para fijar, soportar y amortiguar tuberías, mangueras o conductos por donde circula fluido a presión en sistemas hidráulicos. Su función es minimizar vibraciones, evitar desplazamientos no deseados y prolongar la vida útil del sistema.
Estas abrazaderas están compuestas generalmente por un cuerpo de sujeción (normalmente de polipropileno, goma o aluminio), una estructura metálica (acero galvanizado o inoxidable) y un sistema de fijación (tornillos, placas base, perfiles soldados, etc.).
2. Aplicaciones industriales: automoción, papel y química
2.1 Industria de la automoción
Las abrazaderas hidráulicas son imprescindibles en maquinaria para estampación, inyección o líneas robotizadas. Se utilizan para fijar tuberías hidráulicas en sistemas de alta presión, garantizando resistencia a vibraciones y cambios térmicos continuos.
2.2 Industria papelera
Aquí, las condiciones son especialmente agresivas: humedad, productos químicos y temperaturas elevadas. Se requieren abrazaderas resistentes a la corrosión y con buena amortiguación para evitar fatiga en los tubos de los circuitos hidráulicos.
2.3 Industria química
Por la presencia de sustancias abrasivas o reactivas, se necesitan abrazaderas fabricadas en materiales compatibles, como poliamidas reforzadas o acero inoxidable AISI 316, que aseguran una larga vida útil y evitan fugas peligrosas.
3. Tipos de abrazadera hidráulica más utilizados
3.1 Abrazadera tipo A (serie ligera)
- Uso en instalaciones con bajas vibraciones.
- Indicada para líneas de retorno o succión.
3.2 Abrazadera tipo B (serie doble)
- Mayor capacidad de sujeción.
- Ideal para instalaciones paralelas de tubos.
3.3 Abrazadera tipo C (serie pesada)
- Utilizadas en sistemas hidráulicos móviles y maquinaria pesada.
- Para presiones elevadas y entornos con fuertes vibraciones.
4. Criterios técnicos para elegir una abrazadera hidráulica
Seleccionar la abrazadera correcta no es cuestión estética ni de precio, sino de asegurar la integridad del sistema. Aquí algunos parámetros clave:
4.1 Diámetro exterior del tubo
Debe medirse con precisión. Una abrazadera mal dimensionada provoca holguras o tensiones.
4.2 Presión de trabajo y frecuencia de pulsaciones
Cuanto mayor es la presión y la frecuencia de los picos hidráulicos, mayor debe ser la capacidad de absorción de la abrazadera.
4.3 Tipo de fluido
Aceites minerales, glicoles, productos corrosivos… el material de la abrazadera debe ser compatible químicamente con el medio.
4.4 Condiciones ambientales
Presencia de humedad, rayos UV, atmósferas salinas o ambientes con partículas abrasivas influyen en la elección del material.
4.5 Método de fijación
¿Va a ser soldada sobre perfil metálico? ¿Se instalará sobre raíl DIN? La geometría de la instalación condiciona el sistema de fijación más adecuado.
5. Instalación correcta: el valor de los detalles
No basta con elegir una buena abrazadera. Su eficacia depende de una instalación precisa:
- Par de apriete correcto: Un exceso puede dañar el tubo; un defecto no sujeta adecuadamente.
- Alineación de los tubos: Desviaciones generan tensiones en el sistema.
- Distancia entre abrazaderas: Demasiadas separaciones provocan pandeo o vibración.
6. Errores comunes al usar abrazaderas hidráulicas
- Colocarlas cerca de curvas o uniones críticas.
- Dejar demasiada distancia entre abrazaderas.
- Usar par de apriete incorrecto.
- Elegir materiales incompatibles con el entorno.
- Fijarlas sobre superficies inestables.
Evítalos para garantizar una instalación segura y duradera.
7. Resumen
La abrazadera hidráulica es un componente pequeño pero decisivo en la fiabilidad de cualquier sistema hidráulico industrial. Una elección adecuada, conforme a normativa y bien instalada, garantiza estabilidad, reduce vibraciones y prolonga la vida útil de la instalación. En sectores exigentes como el de la automoción, papelero o químico, contar con el componente correcto y un buen asesoramiento técnico marca la diferencia entre el rendimiento óptimo y una parada costosa. Contacta con nosotros hoy mismo y garantiza la fiabilidad y seguridad de tus instalacione
Guía técnica para acumuladores hidráulicos
¿Cómo sé qué tipo de abrazadera hidráulica necesito?
Depende de varios factores técnicos:
Presión del sistema: a mayor presión, se requiere una abrazadera más robusta (por ejemplo, serie pesada según DIN 3015-3).
Diámetro exterior del tubo: debe encajar perfectamente sin generar tensiones.
Condiciones del entorno: si hay presencia de químicos, temperaturas elevadas o humedad, hay que elegir materiales resistentes (acero inoxidable, poliamidas especiales, etc.).
Tipo de instalación: si es móvil, expuesta a vibraciones o en un entorno fijo y limpio, esto condicionará la elección del modelo y sistema de fijación.
¿Qué pasa si no uso abrazaderas o las coloco mal?
La ausencia o mala colocación de abrazaderas puede provocar:
Vibraciones constantes, que terminan aflojando uniones o dañando soportes.
Roturas por fatiga, especialmente en curvas o tramos con cambios de dirección.
Fugas o pérdidas de presión debido al movimiento del tubo.
Riesgos para operarios, si una tubería se desplaza o golpea por presión dinámica.
En resumen, compromete la seguridad, el rendimiento y la durabilidad de toda la instalación.
¿Las abrazaderas hidráulicas requieren mantenimiento?
No requieren mantenimiento directo, pero sí inspección periódica. Es importante comprobar que:
No haya holguras por desgaste o deformación.
Los tornillos mantengan su par de apriete.
El material del cuerpo (plástico o goma) no esté agrietado, reblandecido o afectado por químicos.
Revisarlas regularmente ayuda a prevenir fallos mayores en el sistema.
