¿Por qué un fallo tan pequeño puede generar un paro de planta completo?
En sistemas hidráulicos, un descenso de presión o un golpe de ariete no controlado puede detener una línea de producción crítica en sectores como la automoción, el papel o la química. ¿La solución? Acumuladores hidráulicos. Estos componentes —a menudo subestimados— son esenciales para garantizar la estabilidad, seguridad y eficiencia de los circuitos hidráulicos.
Índice
- ¿Qué es un acumulador hidráulico?
- Principio de funcionamiento
- Tipos de acumuladores hidráulicos
- Instalación y mantenimiento
- Aplicaciones en sectores industriales
- Resumen
1. ¿Qué es un acumulador hidráulico?

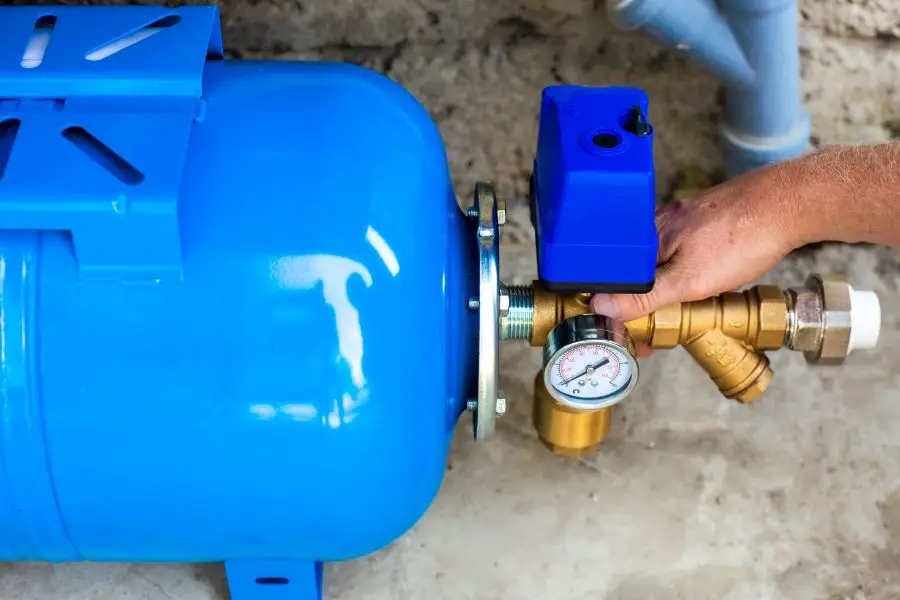

Un acumulador hidráulico es un dispositivo de almacenamiento de energía en forma de fluido a presión. Actúa como un pulmón en el circuito hidráulico, almacenando energía en momentos de baja demanda y liberándola cuando se necesita un caudal adicional o para amortiguar picos de presión.
A diferencia de un depósito convencional, el acumulador permite respuestas dinámicas a variaciones en el sistema, lo cual es crítico en aplicaciones industriales de alto rendimiento.
2. Principio de funcionamiento
El principio básico consiste en separar el fluido hidráulico de un gas compresible (normalmente nitrógeno) mediante un diafragma, vejiga o pistón. El gas se comprime cuando entra aceite en el acumulador, y al liberarse el aceite, el gas lo empuja de nuevo al sistema.
Esta operación permite:
- Mejorar la eficiencia energética del sistema
- Compensar pérdidas por fugas o variaciones térmicas
- Amortiguar golpes de ariete
- Suavizar pulsaciones de bomba
- Suministrar energía durante un fallo de bomba
3. Tipos de acumuladores hidráulicos
3.1 Acumuladores de vejiga (bladder)
Son los más utilizados por su alta velocidad de respuesta. En ellos, una vejiga de elastómero separa el gas del fluido. Son ideales para aplicaciones con rápidas variaciones de presión o volumen.
Ventajas:
- Fácil mantenimiento
- Bajo coste
- Buena respuesta dinámica
Limitaciones:
- No aptos para temperaturas extremas
- Menor capacidad comparado con otros tipos
3.2 Acumuladores de pistón
Un pistón móvil separa el gas del fluido. Soportan presiones y volúmenes mayores, por lo que son comunes en grandes sistemas hidráulicos industriales.
Ventajas:
- Alta capacidad de presión
- Funcionamiento en posiciones horizontales o verticales
Limitaciones:
- Mayor complejidad mecánica
- Requieren mantenimiento más especializado
3.3 Acumuladores de diafragma
Similares a los de vejiga, pero con una membrana fija. Se usan en aplicaciones con espacio limitado y cargas pulsantes.
4. Instalación y mantenimiento
Un acumulador mal instalado puede convertirse en un riesgo. Asegúrate de:
- Disponer de válvulas de aislamiento y descarga
- Instalar un manómetro para verificar la presión del gas precargado
- Verificar periódicamente la presión de precarga (mínimo una vez al año)
- Sustituir elementos internos según el fabricante
Nota técnica: Un exceso de presión de precarga reducirá el volumen útil del acumulador, mientras que una presión baja podría provocar daño interno por cavitación del fluido.
5. Aplicaciones en sectores industriales
5.1 Automoción
En plantas de ensamblaje y líneas robotizadas, los acumuladores hidráulicos garantizan ciclos rápidos y estables, especialmente cuando los actuadores requieren caudales instantáneos.
Ejemplo: Amortiguación en prensas hidráulicas o estabilización en sistemas de dirección asistida en bancos de prueba.
5.2 Industria papelera
La producción de papel involucra procesos continuos con exigencias hidráulicas variables. Los acumuladores suavizan el funcionamiento de bombas y evitan golpes de ariete al cambiar válvulas de gran caudal.
5.3 Industria química
En ambientes agresivos o ATEX, los acumuladores se diseñan con materiales específicos (acero inoxidable, revestimientos internos) para almacenar energía o dosificar productos químicos a presión constante.
6. Criterios para seleccionar un acumulador hidráulico
- Presión máxima de trabajo: siempre superior a la presión del sistema (con margen de seguridad).
- Volumen útil: según la aplicación (compensación de fuga, almacenamiento, amortiguación…).
- Tipo de gas: normalmente nitrógeno seco.
- Materiales: compatibilidad química y resistencia a la temperatura.
- Normativas: deben cumplir con PED 2014/68/UE o ASME, según aplicación.
7. Resumen
Los acumuladores hidráulicos son componentes fundamentales en cualquier instalación industrial que requiera sistemas hidráulicos estables, eficientes y seguros. Su correcta selección, dimensionamiento e integración permite mejorar la respuesta dinámica del sistema, reducir el desgaste de componentes, amortiguar golpes de ariete y actuar como reserva de energía ante caídas de presión.
Como especialistas en suministro industrial en Zaragoza y alrededores, ofrecemos no solo producto, sino también asesoramiento técnico experto, soluciones adaptadas a cada proceso y un servicio ágil y cercano.
Si necesitas optimizar tu sistema hidráulico, mejorar su fiabilidad o resolver dudas técnicas sobre acumuladores, ponte en contacto con nosotros. Estaremos encantados de ayudarte a encontrar la solución más eficiente para tu industria.
Guía técnica para acumuladores hidráulicos
¿Con qué frecuencia se debe revisar un acumulador?
El mantenimiento preventivo es fundamental para asegurar la longevidad y el buen desempeño de los acumuladores hidráulicos. Se recomienda una revisión completa al menos una vez al año, que incluya la verificación de la presión de gas, inspección visual de posibles fugas y revisión del estado de componentes internos como vejigas, diafragmas o pistones.
¿Puedo instalar un acumulador hidráulico en cualquier posición?
La instalación correcta del acumulador es vital para su funcionamiento y vida útil. Los acumuladores de vejiga y diafragma generalmente deben instalarse en posición vertical con la conexión hidráulica orientada hacia abajo para evitar el desgaste irregular de la vejiga o la membrana. En cambio, los acumuladores de pistón, gracias a su diseño mecánico, pueden instalarse tanto en posición horizontal como vertical, pero siempre siguiendo las indicaciones del fabricante para evitar posibles problemas de alineación o desgaste. Además, es fundamental instalar válvulas de aislamiento y de seguridad cerca del acumulador para facilitar su mantenimiento y proteger el sistema.
¿Qué tipo de acumulador es mejor para líneas rápidas o con alta frecuencia de trabajo?
Para aplicaciones con ciclos rápidos y exigencias de respuesta inmediata, como prensas hidráulicas, líneas de producción robotizadas o sistemas de dirección asistida, los acumuladores de vejiga son la mejor opción. Esto se debe a que la vejiga, fabricada en elastómero, permite una rápida separación y recombinación del gas y el fluido hidráulico, respondiendo con agilidad a las fluctuaciones de presión.
