Parece un componente simple, pero el regulador de caudal puede evitar fallos graves en una línea de producción. Si trabajas con sistemas industriales, especialmente en la inyección de plásticos, entender cómo funciona y cuándo usarlo correctamente puede ahorrarte muchos dolores de cabeza.

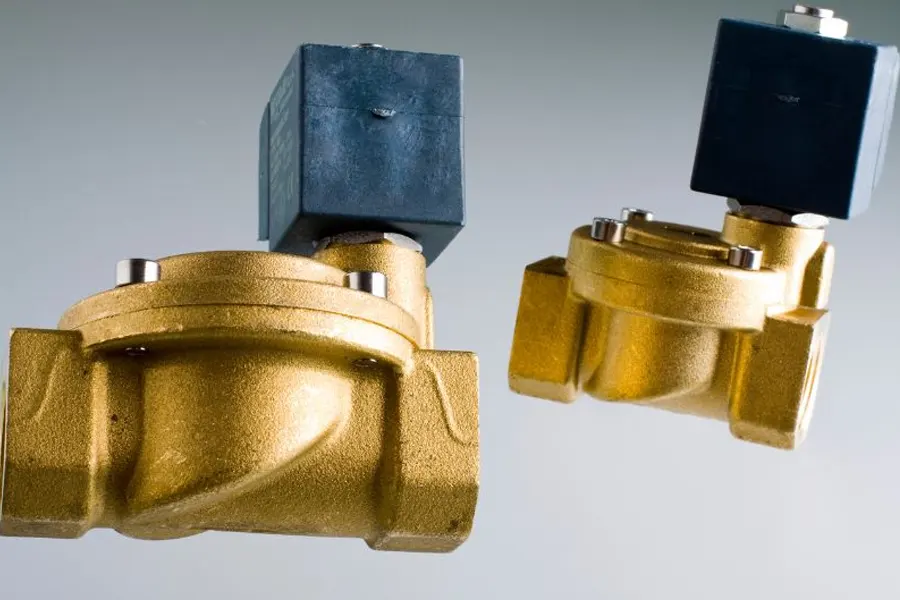

electroválvula hidráulica

Índice

  1. Fundamentos técnicos de la electroválvula hidráulica
  2. Parámetros críticos de funcionamiento
  3. Curvas de caudal y comportamiento dinámico
  4. Tipos de electroválvulas para aplicaciones industriales
  5. Integración con controladores y sistemas SCADA
  6. Optimización energética y eficiencia del sistema
  7. Mantenimiento predictivo y diagnóstico

1. Fundamentos técnicos de la electroválvula hidráulica

Una electroválvula hidráulica es un actuador electromecánico diseñado para controlar el flujo de un fluido a presión en un circuito hidráulico cerrado. Su accionamiento eléctrico permite tiempos de respuesta reducidos, alta repetitividad y compatibilidad con señales de control industrial.

Estas válvulas son clave en sistemas de regulación automática donde la precisión del caudal y la estabilidad del sistema son prioritarios.

2. Parámetros críticos de funcionamiento

2.1 Tiempo de conmutación

El tiempo entre la activación de la bobina y el cambio efectivo del estado de la válvula debe ser considerado en sistemas con sincronización precisa.

2.2 Presión diferencial mínima

Algunas válvulas requieren una presión mínima entre entrada y salida para garantizar el cambio de estado. Este parámetro es crítico en sistemas de baja presión o alta viscosidad.

ParámetroDescripción técnica
Presión máxima operativaLímite estructural de la válvula
Tiempo de respuestaRetardo entre señal eléctrica y acción mecánica
HistéresisVariación del punto de apertura/cierre
Fuerza electromagnéticaDetermina el tamaño y tipo de bobina

3. Curvas de caudal y comportamiento dinámico de una electroválvula hidráulica

3.1 Curvas características


Las curvas Q-ΔP (caudal vs. caída de presión) son esenciales para dimensionar correctamente la válvula hidráulica en función del régimen de trabajo.

  1. Zonas planas : baja sensibilidad al caudal.
  2. Zonas exponenciales : se debe evitar trabajo continuo por riesgo de cavitación.

3.2 Simulación dinámica

Los ingenieros utilizan software como MATLAB/Simulink o FluidSIM para modelar el comportamiento transitorio de la válvula dentro del circuito completo, incluyendo:

  • Retardo de actuación
  • Vibraciones inducidas
  • Resonancia hidráulica

4. Tipos de electroválvulas hidráulicas para aplicaciones industriales

  • Válvulas proporcionales : permiten controlar caudal de forma continua, ideales para sistemas servoasistidos.
  • Distribuidoras de 4/3 vías : muy utilizadas en cilindros de doble efecto.
  • n/Off rápidas : para sistemas de alta frecuencia como prensas automáticas.

5. Integración con controladores y sistemas SCADA

La integración de electroválvulas con sistemas SCADA o PLCs permite:

  • Control remoto de flujos
  • Diagnóstico en tiempo real
  • Accionamiento secuencial o lógico mediante diagramas ladder

Recomendación : emplear módulos de salida con protección contra retorno de corriente (flyback diodes) para aumentar la vida útil de las salidas.

6. Optimización energética y eficiencia del sistema

En sistemas industriales donde hay docenas de válvulas, el consumo de las bobinas puede representar una carga significativa.

6.1 Estrategias para mejorar la eficiencia

  • Utilizar válvulas bistables, que solo consumen energía durante la conmutación
  • Aplicar sistemas de reducción de tensión tras la activación
  • Escalonar tiempos de activación para reducir picos de corriente

7. Mantenimiento predictivo y diagnóstico

7.1 Diagnóstico basado en sensores

Con tecnologías IoT, se puede monitorizar:

  • Corriente de bobina (para detectar desgaste o cortocircuito)
  • Tiempos de activación (si aumentan, puede haber suciedad o fricción interna)
  • Presión antes y después de la válvula (para anticipar obstrucciones)

7.2 Software de análisis

Sistemas avanzados permiten registrar tendencias y programar paradas preventivas sin afectar la producción.

Preguntas frecuentes

En Hidrafluid, te ayudamos a seleccionar lo mejor en base a tus necesidades. Contactanos



¿Qué electroválvula se recomienda para aplicaciones con respuesta rápida?

Las válvulas On/Off pilotadas internas con bobinas de alta velocidad son ideales para aplicaciones donde el tiempo de ciclo es crítico, como en líneas de ensamblaje automatizadas.



¿Cómo afectan las válvulas al comportamiento de un sistema servo?

Una válvula mal seleccionada puede inducir inestabilidades, retrasos o incluso resonancias en un
control PID hidráulico. Por eso es clave analizar la curva dinámica y el tiempo muerto.


¿Qué diferencia hay entre una electroválvula proporcional y una servoválvula?


Mientras que una electroválvula proporcional modula el caudal de forma continua según una señal de entrada analógica (por ejemplo, 4-20 mA o 0-10 V), una servoválvula ofrece un control extremadamente preciso del caudal y la presión con mayor capacidad de respuesta, ideal para sistemas de posicionamiento dinámico o control de fuerza en tiempo real.
