¿Qué ocurre cuando una pequeña partícula metálica atraviesa un sistema hidráulico a 200 bares de presión?

No lo ves, pero puede significar la parada de una línea entera de producción. El filtro hidráulico es, en muchos casos, el componente menos visible y más infravalorado del sistema. Y, sin embargo, es el primero que puede evitar una avería catastrófica.

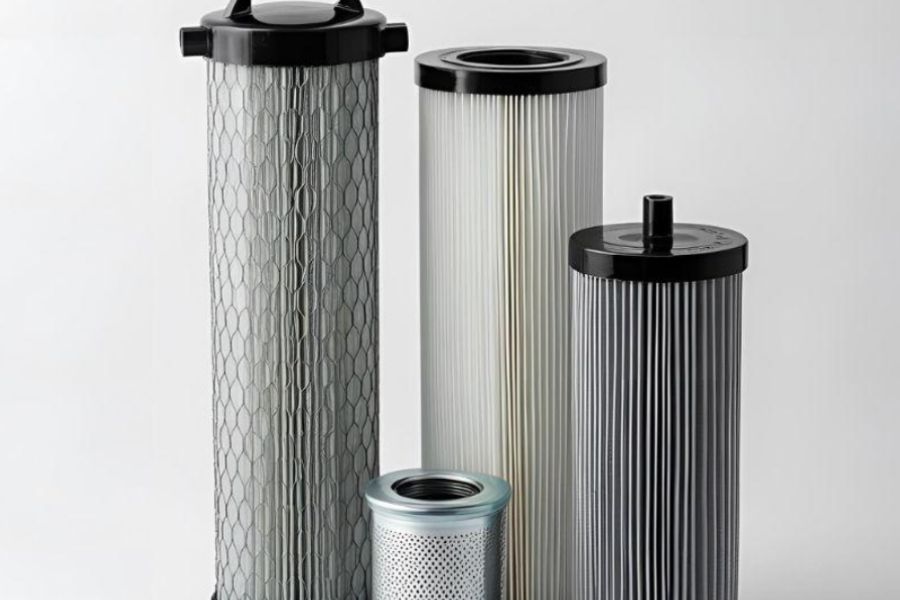

Filtro hidráulico

Índice

  1. ¿Qué es un filtro hidráulico y por qué es tan importante?
  2. Tipos de filtros hidráulicos según su ubicación
  3. ¿Cómo se mide la eficiencia de un filtro hidráulico?
  4. Consecuencias de un mal filtrado
  5. Cómo seleccionar el filtro hidráulico adecuado
  6. Conclusión

1. ¿Qué es un filtro hidráulico y por qué es tan importante?

Un filtro hidráulico es un componente diseñado para retener partículas contaminantes presentes en el fluido hidráulico. Su función principal es evitar el desgaste prematuro de bombas, válvulas, cilindros y otros elementos críticos del circuito.

El fluido hidráulico no solo transmite energía, también lubrica y enfría. Si está contaminado, compromete todo el sistema. En sectores como automoción, papel y química, donde los ciclos de trabajo son exigentes y los tiempos de parada son costosos, un buen sistema de filtración no es opcional: es estratégico.

2. Tipos de filtros hidráulicos según su ubicación

Existen varios tipos de filtros hidráulicos según su ubicación en el circuito, como los filtros de succión, presión y retorno. Estos conceptos están relacionados con la filtración en procesos industriales.

2.1 Filtro de succión

Ubicado antes de la bomba, protege el sistema de partículas gruesas. No debe generar caída de presión excesiva. Su función es preventiva.

2.2 Filtro de presión

Se instala después de la bomba. Trabaja a presión elevada y requiere carcasas resistentes. Protege componentes sensibles como válvulas proporcionales y servoválvulas.

2.3 Filtro de retorno

Colocado en la línea de retorno al depósito, retiene contaminantes generados en el sistema antes de que vuelvan al depósito.

2.4 Filtro de línea o bypass

Filtración en circuito paralelo o zonas específicas, muy útil en mantenimiento predictivo y aplicaciones críticas.

3. ¿Cómo se mide la eficiencia de un filtro hidráulico?

La eficiencia se evalúa según el grado de filtración (en micras) y la eficiencia beta (β). Por ejemplo:

  • Un filtro de 10 micras β>200 significa que elimina más del 99,5% de las partículas de ese tamaño.
  • Cuanto mayor sea el valor β, mayor será la capacidad de retención de partículas del filtro.

Para aplicaciones industriales exigentes, lo habitual es usar filtros entre 3 y 25 micras, con elementos filtrantes de microfibra, papel o malla metálica.

4. Consecuencias de un mal filtrado

  • Cavitación en bombas
  • Obstrucción de válvulas proporcionales
  • Pérdida de rendimiento en cilindros
  • Sobrecalentamiento del sistema
  • Reducción de la vida útil de todo el equipo hidráulico

La contaminación es responsable de más del 70% de los fallos en sistemas hidráulicos. Un filtro inadecuado o saturado puede parecer una pequeña negligencia, pero tiene un coste elevado.

5. Cómo seleccionar el filtro hidráulico adecuado

  • Caudal del sistema: asegúrate de que el filtro no genera una caída de presión excesiva.
  • Presión de trabajo: escoge una carcasa que soporte la presión del sistema.
  • Tipo de fluido: los materiales del filtro deben ser compatibles con el fluido hidráulico (aceites minerales, sintéticos, esteres, etc.).
  • Nivel de limpieza requerido: según la ISO 4406 o NAS 1638.
  • Entorno de trabajo: en ambientes polvorientos o con alta humedad, el diseño del filtro y su estanqueidad son claves.

6. Conclusión

En sistemas industriales donde hay docenas de válvulas, el consumo de las bobinas puede representar una carga El filtro hidráulico no es un simple accesorio: es una pieza crítica para garantizar la fiabilidad, el rendimiento y la vida útil de todo sistema hidráulico. Una filtración adecuada previene fallos, reduce costes de mantenimiento y protege la inversión en maquinaria, especialmente en entornos industriales exigentes como la automoción, las papeleras o la industria química.En Hidrafluid, somos especialistas en suministro de componentes hidráulicos para aplicaciones industriales.

Preguntas frecuentes: “Guía técnica para filtros hidráulicos industriales”

En Hidrafluid, te ayudamos a seleccionar lo mejor en base a tus necesidades. Contactanos



Cada cuánto tiempo debo cambiar un filtro hidráulico?

La frecuencia de cambio depende de múltiples factores: condiciones de trabajo, calidad del fluido, nivel de filtración requerido y tipo de sistema. Como referencia general, muchos fabricantes recomiendan reemplazarlo cada 500 a 2.000 horas de funcionamiento. Sin embargo, lo más fiable es monitorizar la caída de presión entre la entrada y la salida del filtro. Cuando esta supera el umbral recomendado, es señal de que el filtro está obstruido y debe sustituirse.



¿Puedo utilizar cualquier filtro si tiene las mismas dimensiones?

No. Aunque el cartucho tenga las mismas dimensiones, su eficiencia, grado de filtración, compatibilidad química y resistencia mecánica pueden variar mucho. Utilizar un filtro incorrecto puede comprometer la limpieza del sistema o provocar fallos por colapso del elemento filtrante. Siempre se debe utilizar un filtro homologado por el fabricante del sistema o con características técnicas equivalentes.


¿Qué tipo de material filtrante es mejor: papel, microfibra o malla metálica?

Cada material tiene su aplicación:
Papel plisado: buena opción para filtración básica y bajo coste.
Microfibra (vidrio sintético): mayor eficiencia y capacidad de retención, ideal para sistemas críticos.
Malla metálica: reutilizable y resistente, adecuada para filtración gruesa o sistemas con alta viscosidad.
La elección depende del grado de limpieza deseado y del entorno de operación.
